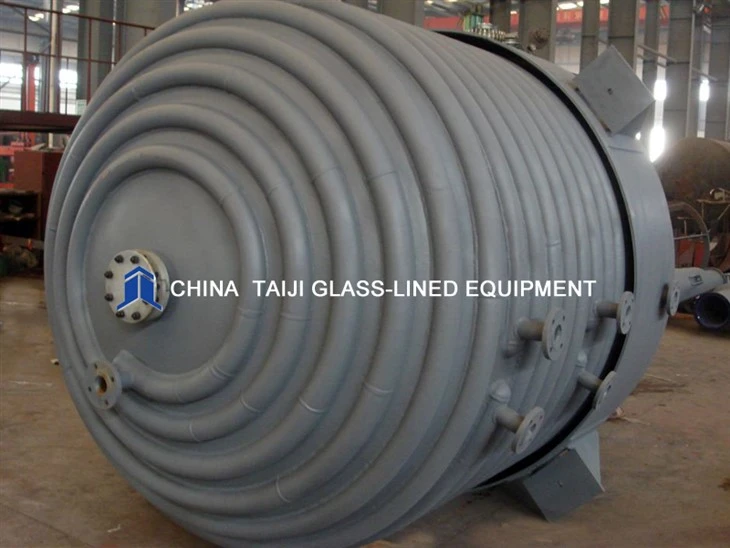

Half Pipe Jacket Glass Lined Reactor

Half Pipe Jacket glassforet reaktor

Strukturelle egenskaper til glassforet rektor med halfpipe-kappe og halfpipe-dannende prinsipp: den midtre delen av half-pipe-kappen er karkroppen, utsiden av fartøyet er langsgående omgitt av half-pipe, og halfpipe- røret er utstyrt med sirkulerende kjølevann, halvrørets tverrsnitt er halvsirkulært, og den glassforede reaktorkroppen og det omkringliggende halvrøret er sveiset sammen. Råmaterialet til halfpipe er metallplater. metallplaten føres gjennom de fremre og bakre vertikale oppstillingsformende valsene (konkave kammene), og rotasjonen av den konkave kammen driver metallplaten fremover, etterfulgt av sidebøying for å danne en halvsirkel, og deretter langsgående bøying til en ring.

Sende bookingforespørsel

Chat nå

nei

Beskrivelse

Glassforet reaktor med halfpipe-kappedesign punkter å merke seg:

1. Ved utforming, oppmerksomhet shuldbetales for å sikre sirkulasjonentverrsnittområdet av det sirkulerende mediet i halvdelen-rørkappe og dens varmeledningsevne eller isolasjonsytelse;

2. For å unngå damp i jakke eller andre medierforurensendeytterveggen tilfartøysinngang, er det nødvendig å designe en impingementtallerken under design,som er sveiset på ytterveggen av fartøyog erfacingjakken mediuminnløp.

3. For å fylle jakken med medium, er det nødvendig å fjerne all gassen i jakken.Hvilkenkrever et ventilasjonshullmed en diameter på nrtmindre enn 10 mmtilvære utformet på toppen av jakken, og desto mer det er detpå toppen av jakken, jo bedre eksoseffekt.

4. Gjør en god jobb i flovdeteksjon og varmebehandling:

Hvis mediet i glass foret reaktor er høy farlig medium eller enekstremt skadelig medium, 100 % røntgen feildeteksjon børværeferdig,og deretterdevarmebehandling arbeidetter de stengingog fartøysveisingburdebli utført; For varmebehandlingskrav, varmebehandling arbeid skal utføres etterde sveising av lukkingen og fartøyeter fullført.

Fordeler med glassforet reaktor med halvpipekappe:

Fra varmeveksleren synspunktglasset-foret reaktor med vanlig standard jekkdkan få et større varmevekslingsareal, men strømmenfarti jakken er treg og varmeoverføringssystemet er lavt, mens glasset-foret reaktor med half pipe kappe har litt mindre varmevekslingsareal, men gjennomstrømningenfarter rask og varmevekslingssystemet er høyt. Produkter - Zibo Taiji Industrial Enamel Co., Ltd
